La pose des cloisons et des appareils sanitaires :
1 –
Fixer le rail et les profils d’encadrement
2 –
Positionner les chassis entre le rail bas et le profil d’encadrement haut
Une simple clé ALLEN suffit. Mettre à niveau les échelles.
Raccorder les manchettes PVC aux évacuations.
3 –
Monter le panneau bas avec son appareillage.
Raccorder en eau avec les flexibles.
4 –
Monter le panneau haut.
L’installation est terminée.

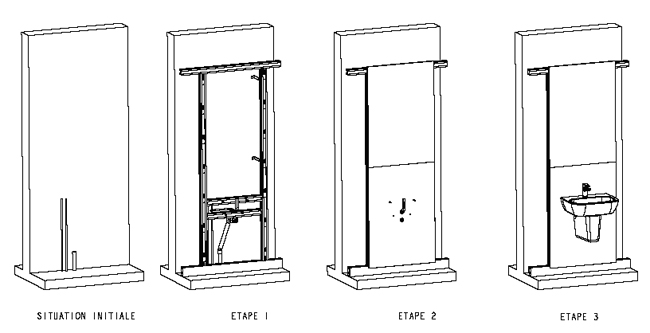

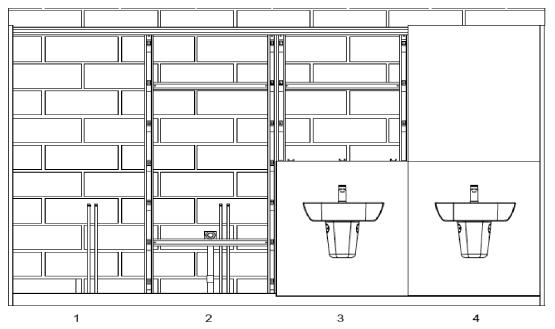

Séquence de montage d’un module

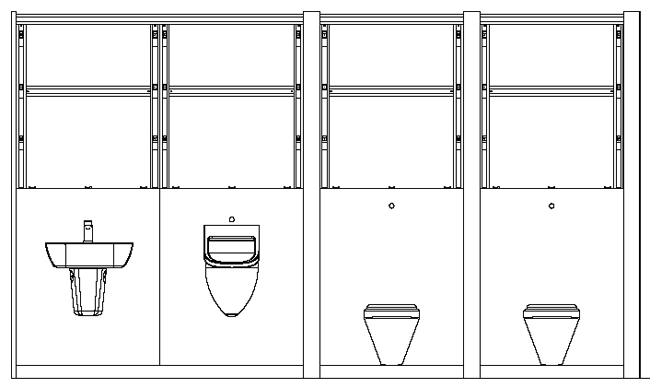

Flexibilité des modules

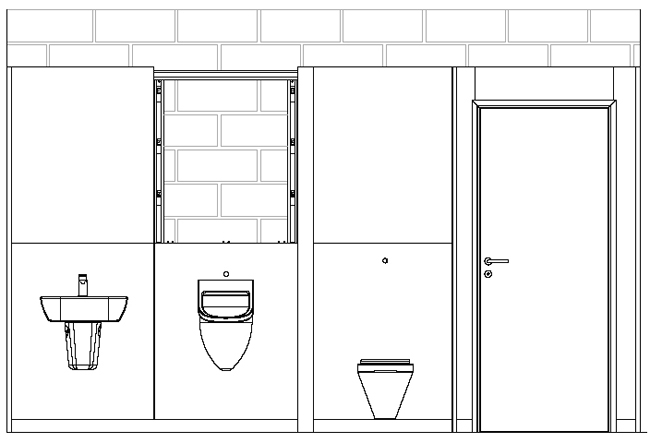

Des cabines sanitaires coordonnées

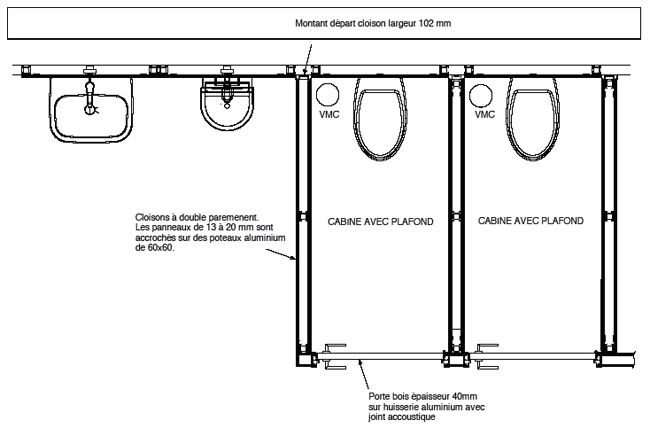

Caractéristiques générales

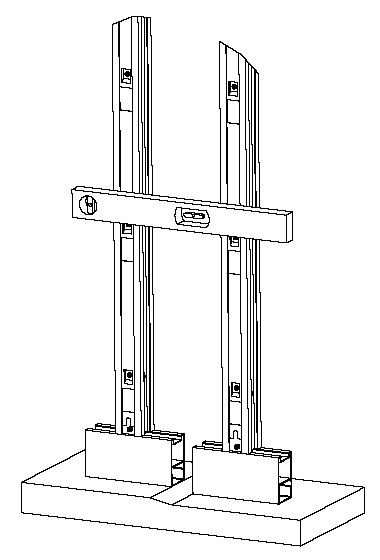

Echelle décalée pour correction de niveau

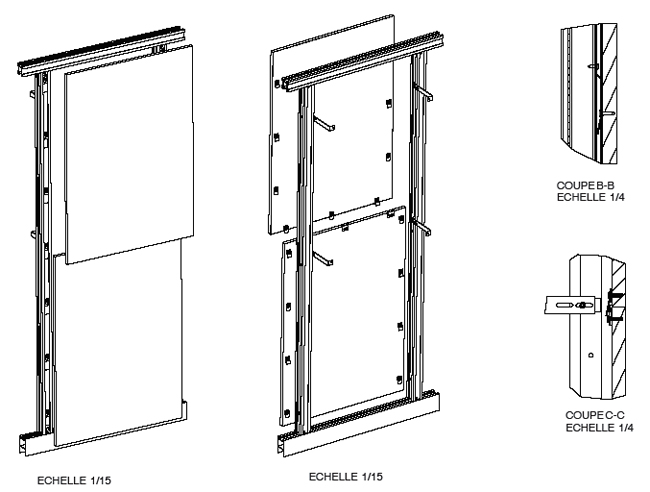

Fixation des panneaux par ossature

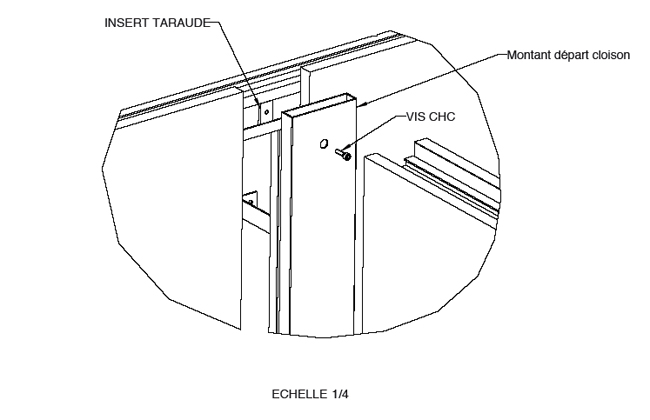

Détail montant départ cloison

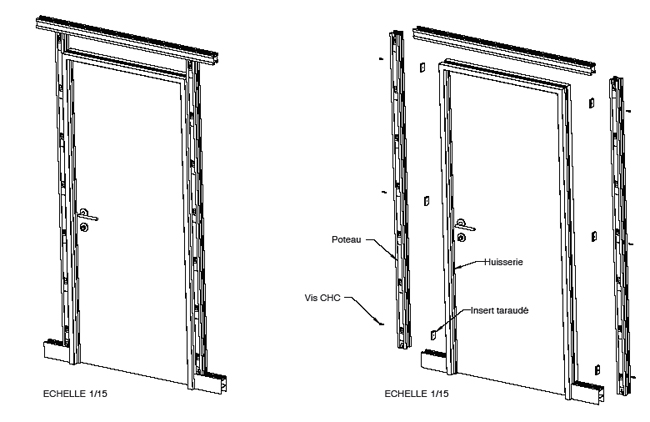

Connexion porte sur cloison

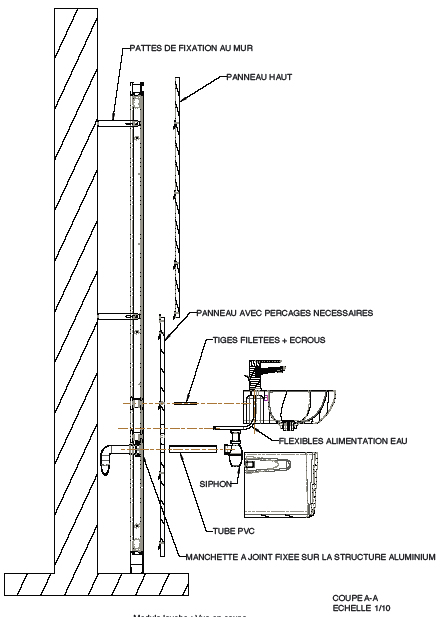

Module lavabo : vue en coupe

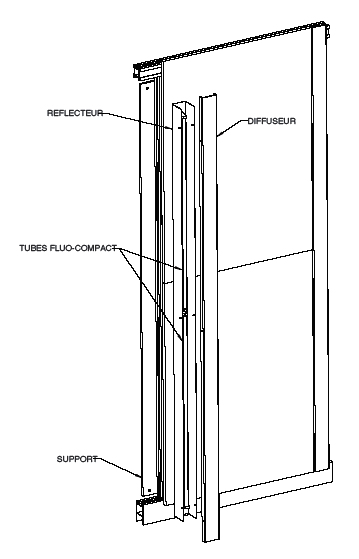

Eclairage vertical intégré
